Welches Diagramm für welche Botschaft?
Im November 2025 haben wir den Baustein EXPRESS von IBCS® vorgestellt und die erste Regel, die Wahl der passenden Visualisierung, kurz skizziert. Wir wollen diesen Artikel nun vertiefen und die Frage beantworten wann wir den konkret am besten welchen Diagrammtyp auswählen sollen um eine gewünschte Aussage zu unterstützen. Denn die Frage "Welches Diagramm passt zu meinen Daten?" ist die falsche Frage. Die richtige lautet: Welches Diagramm passt zu meiner Botschaft? Dieser Unterschied ist keine Spitzfindigkeit. Wer von den Daten ausgeht, landet fast zwangsläufig beim Standarddiagramm der Software – meistens einer Säule oder schlimmer, einem Kuchendiagramm. Wer von der Botschaft ausgeht, wählt bewusst.
🧩Botschaft zuerst, Diagramm danach
IBCS® unterscheidet nicht "gute" und "schlechte" Diagramme per se, sondern fragt: Zu welchem Botschaftstyp gehört das, was ich zeigen will? Jede betriebswirtschaftliche Aussage lässt sich einer von wenigen Grundkategorien zuordnen – und jede Kategorie hat ihre natürlichen Diagrammtypen. Wer diese Zuordnung kennt, muss nicht mehr raten.
📊Neun Botschaftstypen – und ihre Diagramme
IBCS® beantwortet die Frage "welches Diagramm" nicht mit einer beliebigen Liste, sondern mit einer klaren Matrix. Sie unterscheidet zuerst nach der Kategorienachse:
Zeitreihen (horizontale Kategorieachse, Zeit von links nach rechts) – Werte werden als Säulen dargestellt. Die Unterscheidung in Data Points (einzelne Werte je Periode als Säulen wenn die Einzelwerte relevant sind) und Patterns (der Verlauf als durchgehende Linie oder Fläche, wenn der Trend im Vordergrund steht).
Struktur (vertikale Kategorieachse) – Werte werden als Balken dargestellt, typisch für Vergleiche zwischen Produkten, Ländern, Kostenstellen oder Kanälen.
Quer dazu liegt die eigentliche Aussage. IBCS® unterscheidet neun Varianten, die für Zeitreihen wie für Strukturvergleiche gleichermassen gelten – von der einfachsten bis zur am stärksten verdichteten Form
Standard – Frage: Wie hoch ist ein Wert – ganz ohne weitere Verdichtung? Die Grundform jeder Analyse: ein Wert je Periode oder je Kategorie, ohne Stapelung, Indexierung oder Farbcodierung. Meist der erste Schritt, bevor eine Botschaft weiter verdichtet wird – und bei Bedarf zusätzlich sortiert, wenn die Aussage eine Rangfolge ist. Beispiel: Umsatz je Monat als Säule, Aktienkurs als Linie, oder Deckungsbeitrag je Produktkategorie als absteigend sortierter Balken.
Akkumulation (Stacked) Frage: Wie setzt sich eine Summe aus mehreren Teilen zusammen? Mehrere Datenreihen werden übereinandergestapelt: Die Gesamthöhe zeigt die Summe, die Segmente zeigen die Zusammensetzung. Beispiel: Profit je Standort, aufgeteilt nach Products und Services.
Teil-vom-Ganzen (Normalized) Frage: Wie gross ist der Anteil eines Teils am Ganzen – unabhängig von der absoluten Grösse? Wie Akkumulation, aber auf 100 % normiert. Damit lassen sich Strukturen über Perioden oder Kategorien hinweg vergleichen, auch wenn die absoluten Werte stark variieren. Beispiel: Kostenstruktur (Personal-, Material-, Fixkosten in % der Gesamtkosten) über mehrere Jahre hinweg.
Referenz (Indexed) Frage: Wie hat sich ein Wert relativ zu einem Basiszeitpunkt oder einer Basiskategorie entwickelt? Werte werden auf eine Basis indexiert (= 100), sodass die relative Veränderung sichtbar wird – nicht die absolute Grösse. Beispiel: Marktkapitalisierung zweier Unternehmen, indexiert auf Oktober 2025 = 100.
Beitrag (Basic Waterfall) Frage: Wie setzt sich eine Summe aus positiven und negativen Effekten zusammen? Das Wasserfalldiagramm ist der Spezialist für diese Botschaft: Es zeigt Ausgangswert, Treiber und Endwert in einer durchgehenden Linie. Beispiel: Brückendiagramm einer Erfolgsrechnung von Sales zu Profit after Tax über die einzelnen Kosten- und Ertragspositionen.

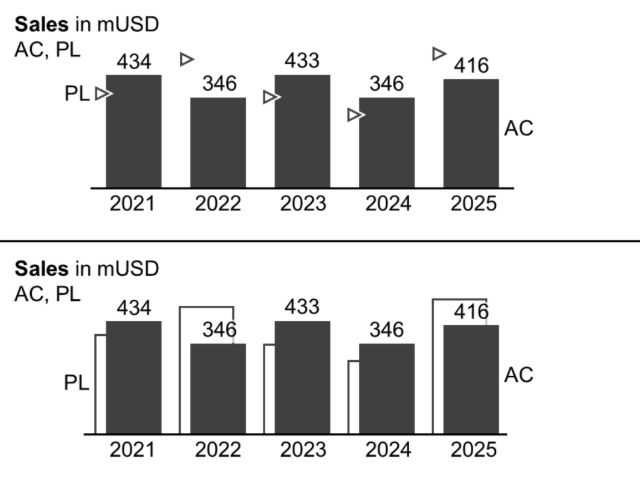

Datenreihenvergleich (Grouped) Frage: Wie unterscheidet sich ein Wert zwischen zwei Szenarien in derselben Kategorie? Zwei Szenarien (z. B. AC und PL) werden nebeneinander dargestellt – entweder als gruppierte Säulen/Balken oder, platzsparender, mit Referenzdreiecken für die Vergleichsgrösse. Beispiel: Sales AC vs. PL je Jahr, 2021–2025.
Absolute Abweichung Frage: Wie gross ist die Differenz zum Vergleichswert – in absoluten Zahlen? Balken zeigen direkt die Differenz zum Referenzwert, konsequent farbcodiert: grün für positiv, rot für negativ aus Geschäftssicht (nicht rein mathematisch – ein Kostenrückgang ist z. B. grün, auch wenn die Zahl negativ ist). Beispiel: Net Sales AC vs. Budget je Region, als farbcodierte Abweichungsbalken statt in einer separaten Tabelle.
Relative Abweichung (Pins) Frage: Wie gross ist die Abweichung in Prozent? Dieselbe Aussage wie bei der absoluten Abweichung, aber als dünne “Pins” statt als Balken dargestellt – platzsparender, wenn viele Perioden oder Kategorien nebeneinanderstehen. Beispiel: Sales und Cost, ΔPL % je Periode.
Beitrag zur Abweichung (Waterfall) Frage: Welche Treiber erklären eine Abweichung? Ein Wasserfalldiagramm zerlegt eine Abweichung – etwa AC vs. Vorjahr – in ihre einzelnen Treiber je Periode oder Kategorie. Beispiel: Sales AC 2026 vs. Vorjahr, zerlegt nach Quartalen.
Sonderfall und daher ausserhalb der Matrix: Charts mit zwei Werteachsen Nicht jede Aussage lässt sich einer Zeitreihe oder Struktur zuordnen. Wenn zwei Kennzahlen zueinander in Beziehung gesetzt werden sollen – etwa Marge und Umsatz –, braucht es zwei Werteachsen: Streu- oder Blasendiagramme.
🔦Eine praktische Entscheidungshilfe
Wer unsicher ist, kann sich an dieser einfachen Frage orientieren: “Wenn ich diese Aussage jemandem laut vorlesen würde – welches Wort trägt die Botschaft?”
Ich will zeigen … | … typisches Signalwort | IBCS-Aussage | Diagrammtyp |
eine Veränderung über die Zeit | “steigt”, “sinkt”, “seit” | Standard | Säulen-/Liniendiagramm |
eine Zusammensetzung | “davon”, “besteht aus” | Akkumulation | gestapeltes Balken-/Säulendiagramm |
einen Anteil am Ganzen | “Anteil”, “in % von” | Teil-vom-Ganzen | normiertes gestapeltes Diagramm (= 100 %) |
eine relative Entwicklung gegenüber | “im Vergleich zu Basisjahr” | Referenz | indexiertes Diagramm |
eine Reihenfolge | “am meisten”, “Top 5”, “schlechteste” | Standard, sortiert | sortiertes Balkendiagramm |
eine Herleitung einer Summe | “davon getrieben durch”, “Brücke” | Beitrag | Wasserfalldiagramm |
eine Abweichung (absolut) | “über/unter Plan”, “Differenz zu” | Absolute Abweichung | farbcodierte Balken |
eine Abweichung (relativ) | “in % ggü. Plan” | Relative Abweichung | Pins |
eine Abweichung, in Treiber zerlegt | “getrieben durch”, “davon” | Beitrag zur Abweichung | Wasserfall grün/rot |
einen Zusammenhang zweier Grössen | “hängt ab von”, “korreliert mit” | (ausserhalb der Matrix) | Streu-/Blasendiagramm |
🧭Fazit: Die Wahl des Diagrammtyps ist keine Frage des Geschmacks
Die Wahl des Diagrammtyps ist kein Geschmacksurteil – sie folgt zwingend aus der Aussage. Sobald klar ist, ob eine Zeitreihe oder eine Struktur im Vordergrund steht und welcher der neun Botschaftstypen zutrifft, ergibt sich die passende Diagrammform fast von selbst.
Diese Systematik ersetzt den Reflex, zum Standarddiagramm der Software zu greifen oder einer zufällige Auswahl nach Geschmack, durch eine bewusste, in Sekunden zu treffende Entscheidung.
Der eigentliche Gewinn dabei ist nicht ein hübscheres Diagramm, sondern eines, das ohne Rückfragen und ohne Fehlinterpretation verstanden wird – von der ersten Managementfolie bis zum monatlichen Standardreport. Genau das ist der Kern -
Diagramm folgt der Botschaft, nicht umgekehrt.
